데크플레이트

데크플레이트란 무엇인가

데크플레이트는 철골 또는 철근콘크리트 구조에서 바닥 슬래브를 만들 때 사용하는 성형 강판이다. 골이 있는 강판을 보와 보 사이에 설치한 뒤 철근과 콘크리트를 시공하는 방식으로, 거푸집 역할을 하면서 완성된 바닥의 일부 또는 전부를 구조적으로 활용할 수 있다. 일반적인 거푸집을 조립하고 해체하는 공정을 줄일 수 있어 공장, 물류시설, 업무시설, 주차장, 공동주택 및 상업시설 등 다양한 건축 현장에서 사용된다.

데크플레이트의 핵심은 단순한 금속판이 아니라 강판의 형상, 두께, 지지 조건, 콘크리트와의 합성 여부를 함께 검토해야 하는 바닥 시스템이라는 점이다. 시공 중에는 콘크리트의 자중과 작업하중을 지지하고, 시공이 완료된 후에는 설계에 따라 슬래브의 인장 또는 전단 저항에 기여한다. 따라서 제품 선정과 배치, 접합, 철근 보강, 콘크리트 타설은 구조설계도서와 제작사의 기술자료를 기준으로 진행해야 한다.

사용이 필요한 상황과 기대 효과

층고가 반복되고 바닥 면적이 넓으며 공기를 단축해야 하는 건축 공사에서는 데크플레이트 적용성이 높다. 재래식 거푸집은 설치·해체와 자재 반출에 많은 인력과 시간이 필요하지만, 데크 시스템은 공장에서 일정한 형상으로 제작되어 현장 반입 후 양중과 고정 중심으로 시공할 수 있다. 하부 거푸집이 줄어들면 작업 공간과 동선이 개선되고, 해체 자재의 분류와 폐기 부담도 줄어드는 장점이 있다.

다만 모든 바닥에 일률적으로 적합한 것은 아니다. 긴 경간, 큰 개구부, 무거운 설비 하중, 복잡한 바닥 단차, 높은 내화 요구, 진동에 민감한 용도에서는 별도의 구조 검토와 보강 계획이 필요하다. 바닥의 용도와 하중 조건이 변경될 가능성이 있는 리모델링 현장에서는 초기 설계보다 실제 사용 조건이 더 커지지 않는지 확인해야 한다.

주요 종류와 구조적 특징

일반 거푸집용 데크

강판이 콘크리트 타설을 위한 영구 거푸집으로 사용되는 유형이다. 완성 후 구조적 기여를 어느 정도 인정할지는 제품 형상과 설계 조건에 따라 다르므로, 강판이 남아 있다는 이유만으로 합성 구조로 간주해서는 안 된다. 비교적 규격화된 층 바닥에 적용하기 좋지만, 보 접합부와 단부의 마감 및 철근 배치가 중요하다.

합성 데크

강판의 골과 표면 형상이 굳은 콘크리트와의 부착 및 기계적 맞물림을 높이도록 설계된 유형이다. 설계 조건을 만족하면 강판과 콘크리트가 함께 하중을 부담하는 합성 슬래브로 검토할 수 있다. 스터드, 전단연결재, 보와의 접합 상세, 콘크리트 강도 및 피복 조건을 종합적으로 확인해야 하며, 제품별 허용 경간과 시공 조건을 임의로 확대해서는 안 된다.

트러스형 데크

상부와 하부 철근 또는 트러스 형태의 부재를 강판과 결합한 제품군으로, 콘크리트 타설 전 자립성과 철근 배치의 편의성을 높이는 데 목적이 있다. 구조와 제품별 상세가 다양하므로 공장 제작도, 철근 피복, 트러스 높이, 지지부 정착 상태를 확인해야 한다. 개구부 주변이나 큰 집중하중이 있는 곳은 별도 보강이 요구될 수 있다.

폐쇄형과 개방형 형상

골의 하부가 닫힌 폐쇄형은 하부 표면의 마감성과 내화 피복 계획에 유리할 수 있고, 개방형은 골 내부에 콘크리트가 채워지는 형태로 슬래브 두께와 중량에 영향을 준다. 형상에 따라 설비 배관 통과, 천장 마감, 철근 간격, 콘크리트 충전성이 달라지므로 외관만 보고 선택하지 않아야 한다.

설계와 시공 진행 절차

1. 조건 조사: 구조 형식, 보 간격, 층고, 슬래브 두께, 설계하중, 내화 성능, 바닥 개구부, 설비 관통부, 양중 장비와 반입 동선을 조사한다.
2. 구조 검토: 시공 단계의 강판 자중, 젖은 콘크리트 하중, 작업하중, 적재 편심, 처짐 및 지지 조건을 검토한다. 필요하면 가설 동바리나 중간 지지대를 계획한다.
3. 제품 및 배치 선정: 제품의 유효 폭, 골 높이, 강판 두께, 허용 경간, 합성 여부, 접합 상세와 설계 적합성을 확인한 뒤 평면도에 배치한다.
4. 제작 및 반입: 제작도와 현장 평면을 대조해 길이, 수량, 개구부 위치, 보강재를 확인한다. 반입 시 휨, 찌그러짐, 녹, 절단면 손상과 부재 식별표를 점검한다.

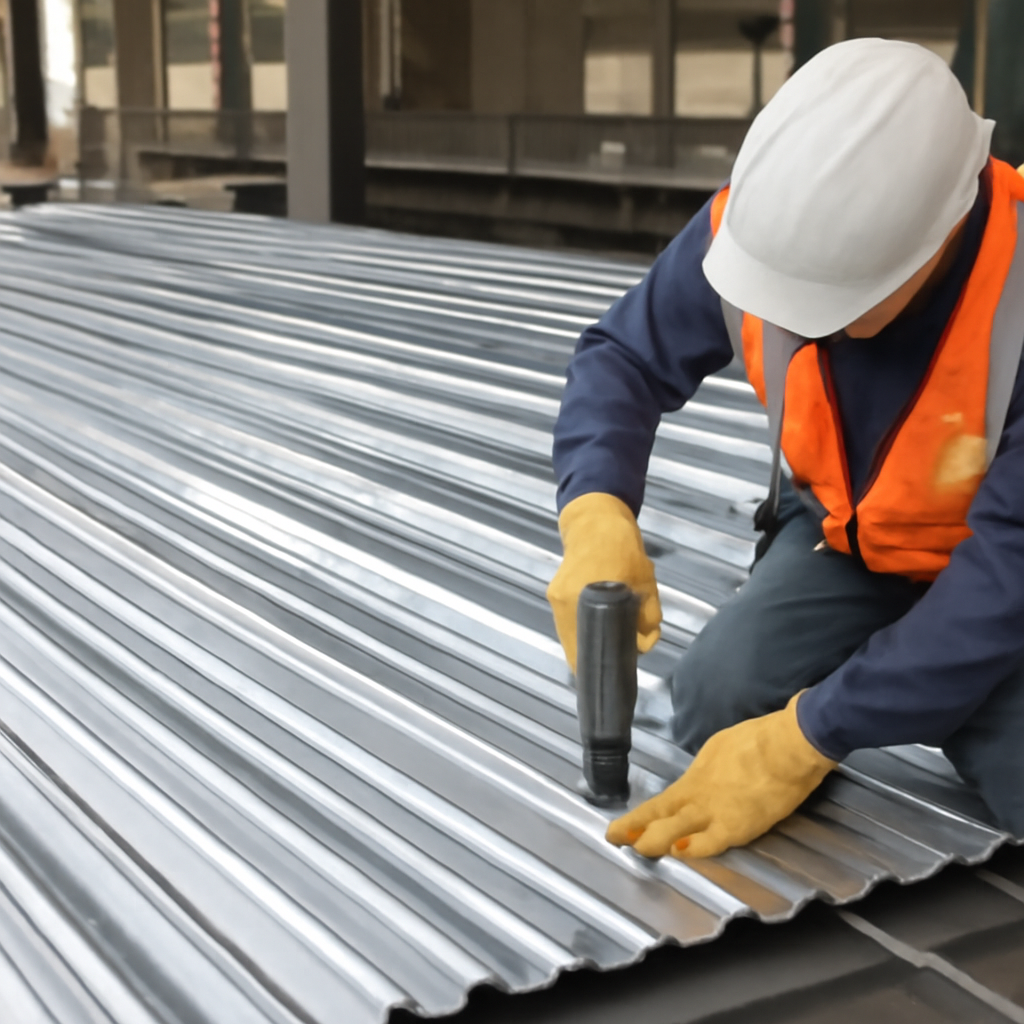

5. 양중 및 설치: 지정된 양중점과 순서를 사용하고, 보 위에 안정적으로 걸친 뒤 겹침 길이와 단부 위치를 맞춘다. 임의로 판을 끌거나 한곳에 집중 적재하지 않는다.
6. 고정 및 보강: 용접, 나사 체결 또는 설계에 지정된 방식으로 보에 고정한다. 단부 막음, 가장자리 보강, 개구부 보강, 철근 및 전단연결재를 도면대로 설치한다.
7. 타설 전 검사: 이물질, 물 고임, 들뜸, 틈새, 손상, 철근 간격, 설비 매립물과 타설 동선을 확인한다. 콘크리트가 빠져나갈 수 있는 틈은 적절한 막음재로 보완한다.
8. 콘크리트 타설 및 양생: 한 지점에 콘크리트를 과도하게 쌓지 않고 계획된 순서로 분산 타설한다. 진동 다짐으로 골 내부를 충전하되 강판 변형을 유발할 정도의 과도한 작업은 피한다. 이후 설계와 콘크리트 품질관리 기준에 따라 양생한다.

선정 기준과 확인해야 할 조건

제품을 고를 때는 단순히 강판 두께나 가격만 비교하지 말고 구조 성능, 설계 적합성, 납기, 제작도 대응 능력, 현장 설치 장비, 품질 서류를 함께 평가해야 한다. 같은 명칭의 제품이라도 골 형상과 유효 단면, 합성 방식이 다를 수 있으므로 제품 사양서와 시험·인증 자료의 적용 범위를 확인하는 것이 안전하다.

비용과 공기에 영향을 주는 요소

공사비는 강판의 규격과 사용량뿐 아니라 보강 철근, 전단연결재, 단부 막음, 개구부 처리, 운반·양중, 설치 인건비, 내화 피복, 하부 마감, 콘크리트 물량을 합산해 판단해야 한다. 현장 접근성이 낮거나 양중 장비를 별도로 운영해야 하는 경우에는 자재 단가가 낮아도 전체 비용이 증가할 수 있다. 반대로 반복 층이 많고 작업 공간이 충분하면 표준화 효과로 설치 효율이 높아질 수 있다.

공기는 제작도 승인, 생산 및 반입 일정, 철골 설치 진도, 양중 장비 공유, 날씨, 콘크리트 타설 계획에 좌우된다. 개구부와 단차가 많으면 현장 절단과 보강이 늘어나므로 초기 도면에서 이를 정리하는 것이 중요하다. 납기만 앞당기기 위해 검토되지 않은 대체 규격을 적용하면 현장 재작업으로 전체 일정이 오히려 지연될 수 있다.

주요 문제와 예방 방법

처짐과 변형

타설 전 지지 간격이 부적절하거나 콘크리트를 한곳에 집중하면 강판이 과도하게 처질 수 있다. 설계된 지지 조건을 지키고, 타설 순서와 장비 이동 경로를 통제해야 한다. 이미 변형이 발생한 경우 임의로 콘크리트를 추가 타설하지 말고 구조 담당자의 확인을 받아야 한다.

누수와 콘크리트 누출

판의 겹침부, 보 접합부, 단부 및 개구부 주변이 벌어지면 시멘트 페이스트가 하부로 흘러내리거나 누수 취약부가 생길 수 있다. 설치 직후 틈과 들뜸을 확인하고, 적절한 막음 및 보수재를 사용한다. 단순히 표면을 덧칠하는 방식은 내부 빈틈과 철근 피복 문제를 해결하지 못할 수 있다.

부식과 화재 성능 저하

강판이 습기에 장기간 노출되거나 절단·용접 부위의 보호가 부족하면 부식이 진행될 수 있다. 화재 성능은 강판 두께만으로 판단할 수 없으며 슬래브 구성, 피복, 하부 노출 상태와 요구 성능을 함께 검토해야 한다. 내화 피복이 필요한 경우 재료의 시방과 시공 두께, 바탕면 상태를 관리한다.

개구부와 설비 간섭

전기·기계 설비의 관통부를 현장에서 임의로 절단하면 구조 성능과 콘크리트 충전성이 떨어질 수 있다. 개구부 위치와 크기를 구조도 및 설비도에서 사전에 조정하고, 승인된 보강 상세를 적용한다. 이미 설치된 후 위치가 바뀌면 절단 전에 구조 검토를 다시 받아야 한다.

현장 관리 체크리스트

• 승인된 구조도, 제작도, 제품 사양서가 서로 일치하는가.
• 제품의 규격, 수량, 길이, 식별표와 반입 위치를 확인했는가.
• 강판에 찌그러짐, 균열, 과도한 녹, 절단면 손상이 없는가.
• 보 위 지지 길이, 겹침, 단부 정렬과 고정 상태가 적절한가.
• 타설 전 중간 지지, 작업 발판, 안전 통로와 추락 방지 조치가 마련되었는가.
• 철근, 전단연결재, 단부 막음, 개구부 보강과 설비 매립물이 도면대로 배치되었는가.
• 판 위에 자재를 집중 적재하거나 중장비가 허용되지 않은 구간을 통행하지 않는가.
• 콘크리트 타설 순서, 펌프 호스 위치, 진동 다짐 방법과 양생 계획이 정해졌는가.
• 용접부, 절단부, 접합부의 품질 확인과 사진·검측 기록을 남겼는가.
• 완료 후 누출 흔적, 변형, 부식, 하부 마감 손상과 설비 간섭을 점검했는가.

FAQ

데크플레이트는 거푸집인가요, 구조재인가요?

제품과 설계 방식에 따라 다릅니다. 콘크리트 타설용 영구 거푸집으로만 취급하는 경우도 있고, 콘크리트와 합성되어 슬래브의 구조 성능에 기여하도록 설계하는 경우도 있습니다. 적용 구분은 구조도서와 제품 자료로 확인해야 합니다.

모든 철골 건물에 같은 제품을 사용할 수 있나요?

사용할 수 없습니다. 보 간격, 하중, 슬래브 두께, 내화 성능, 개구부, 시공 단계의 지지 조건이 다르기 때문입니다. 현장 조건에 맞는 제품과 상세를 구조적으로 검토해야 합니다.

데크플레이트 위를 바로 걸어 다녀도 되나요?

설치가 끝났다는 이유만으로 안전하다고 볼 수 없습니다. 고정 상태, 손상 여부, 지지 조건, 작업하중 허용 여부를 확인하고 지정된 통로와 작업 발판을 사용해야 합니다. 개구부와 단부는 별도 안전 조치가 필요합니다.

현장에서 데크플레이트를 잘라도 되나요?

작은 조정이라도 위치와 크기에 따라 구조 성능에 영향을 줄 수 있습니다. 절단이 필요한 경우 구조 및 설비 담당자의 승인, 절단 후 보강, 단부 막음과 부식 보호를 포함한 상세를 확인해야 합니다.

콘크리트 타설 중 처짐이 보이면 어떻게 해야 하나요?

타설을 계속하거나 임의로 지지대를 추가하지 말고 해당 구간의 작업을 통제해야 합니다. 처짐의 크기와 원인을 확인한 뒤 구조 담당자와 현장 책임자가 지지 보강, 콘크리트 제거 여부 및 보수 방법을 결정해야 합니다.

데크플레이트의 내화 성능은 어떻게 확인하나요?

강판 자체의 재료 정보만으로 판단하지 않습니다. 슬래브 두께, 콘크리트와 철근의 피복, 하부 노출 상태, 내화 피복 및 관련 설계 조건을 종합해야 합니다. 프로젝트에 적용되는 공식 기준과 승인된 설계 자료를 확인해야 합니다.

시공 후 특별히 관리해야 할 부분이 있나요?

장기간 누수와 부식이 발생하지 않도록 하부 표면, 접합부, 관통부, 개구부 주변을 주기적으로 관찰하는 것이 좋습니다. 건물 용도가 바뀌거나 무거운 설비를 추가할 때는 바닥 하중과 보강 필요성을 다시 검토해야 합니다.

마무리

데크플레이트는 거푸집 공정을 단순화하고 바닥 시공의 생산성을 높일 수 있는 건축 자재이지만, 제품 선정과 설치가 부적절하면 처짐, 누출, 부식, 화재 성능 저하, 개구부 보강 누락으로 이어질 수 있다. 설계 단계에서 구조·설비·내화·마감 조건을 함께 조정하고, 현장에서는 제작도와 설치 상태를 단계별로 검측해야 한다. 특히 제품별 성능과 적용 범위가 다르므로 일반적인 경험만으로 대체하지 말고 승인된 설계도서, 제조사 기술자료 및 공인 전문가의 검토를 기준으로 적용하는 것이 바람직하다.
